OPERATING CHARACTERISTICS
| MODELS | CWL CA2-2 | CWL D2 | CWL NJ | CWL NJ-S2 | CWLCA12-2-Q CWLCA12-2-QD | CWL CL | CWLCA32-41 CWLCA32-42 | CWL D | CWLNJ -2 | CWLNJ -30 | C,WL D1 | CWL D3 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| OF (Max.) | 1360g | 2720g | 150g | 29g | 1360g | 142g | 1200g | 2720g | 120g | 80g | 2720g | 2720g |
| RF (Min.) | 227g | 910g | - | - | 227g | 28g | - | 310g | - | - | 910g | 910g |
| PT (Max.) | 20° | 1.7mm | 28mm | 28mm | 20° | 20° | 55° | 1.7mm | 28mm | 28mm | 1.7mm | 1.7mm |
| OT (Max.) | 30° | 5.6mm | - | - | 30° | 30° | 35° | 6.4mm | - | - | 5.6mm | 5.8mm |
| MD (Max.) | 12° | 1mm | - | - | 12° | 12° | - | 1mm | - | - | 1mm | 1mm |
| TF (Max.) | 2720g | - | - | - | 2720g | 200g | - | - | - | - | 2720g | 2720g |
| TT (Min.) | 50° | 6.5±0.8mm | - | - | 50° | 50° | OP:90±10° | OP:34+2.8mm | - | - | 60.5±0.8mm | 9±0.8mm |
FEATURES
- Double-circuit type of limit switch, is widely used
- High mechanical strength, mainly consists of aluminum cast
- Water proof and oil proof construction
- Built-in basic switch with double spring mechaism, ionger mechanical life
- Various actuators for different applications
- Built-in basic switch with double spring mechaism, ionger mechanical life
- Standard size configuration M20x1.5 for conduit connector
CHARACTERISTICS
| OPERATION SPEED | 1mm-2m/s |
| OPERATING FREQUENCY | Mechanical: 120 operations/minute Electrical: 30 operations/minute |
| CONTACT RESISTANCE | 15mΩ max (initial value) |
| INSULATION RESISTANCE | 100mΩ min. (at 500VDC) |
| DIELECTRIC STRENGTH | 1000VAC, 50/60 Hz for 1 minute between terminals of the same polarity |
| 150VAC, 50-60 Hz for 1 minute between current-carrying and non-current-carrying metal parts | |
| 1500VAC, 50/60 Hz for 1 minute between each terminal and ground | |
| VIBRATION | 10-55Hz, 1.5mm double amplitude |
| SHOCK | Mechanical durable: 1,000m/Sec² (about 100G'S) |
| Malfunction: 300m/Sec² (about 30G'S) | |
| OPERATION TEMPERATURE | -10~+80°C (with no icing) |
| HUMIDITY | 95% RH |
| LIFE SPAN | Mechanical: 10,000,000 operations above (under rated OT) |
| Electrical: 500,000 operations above | |
| DEGREE OF PROTECTION | IEC specification: IP66 |
NOTES:
- Inductive load has power factor of 0.4 min.(AC) and a time constant of 7 msec.max.(DC).
- Lamp load has an inrush current of 10 times the steady-state current, while motor load has an inrush current of 6 times the steady-state current.
- Produch with spring, it's usable of operating part is within one third of the whole spring length from the front end of spring.
| RATED VIOLTAGE | NONINDUCTIV LOAD (A) | INDUCTIVE LOAD (A) | ||||||
|---|---|---|---|---|---|---|---|---|
| RESISTANCE LOAD | LAMP LOAD | INDUCTIVE LOAD | MOTOR LOAD | |||||
| NC | NO | NC | NO | NC | NO | NC | NO | |
| 125VAC | 10 | 3 | 1.5 | 10 | 6 | 2 | ||
| 250VAC | 5 | 2 | 1 | 5 | 3 | 1 | ||
| 480VAC | 3 | 1.5 | 0.8 | 3 | 1.5 | 0.8 | ||
| 600VAC | 1 | 1 | 0.5 | 1 | 1 | 0.5 | ||
| 8VDC | 10 | 6 | 3 | 10 | 6 | |||
| 14VDC | 10 | 6 | 3 | 10 | 6 | |||
| 30VDC | 6 | 4 | 3 | 6 | 4 | |||
| 125VDC | 0.8 | 0.2 | 0.2 | 0.8 | 0.2 | |||
| 250VDC | 0.4 | 0.1 | 0.1 | 0.4 | 0.1 | |||

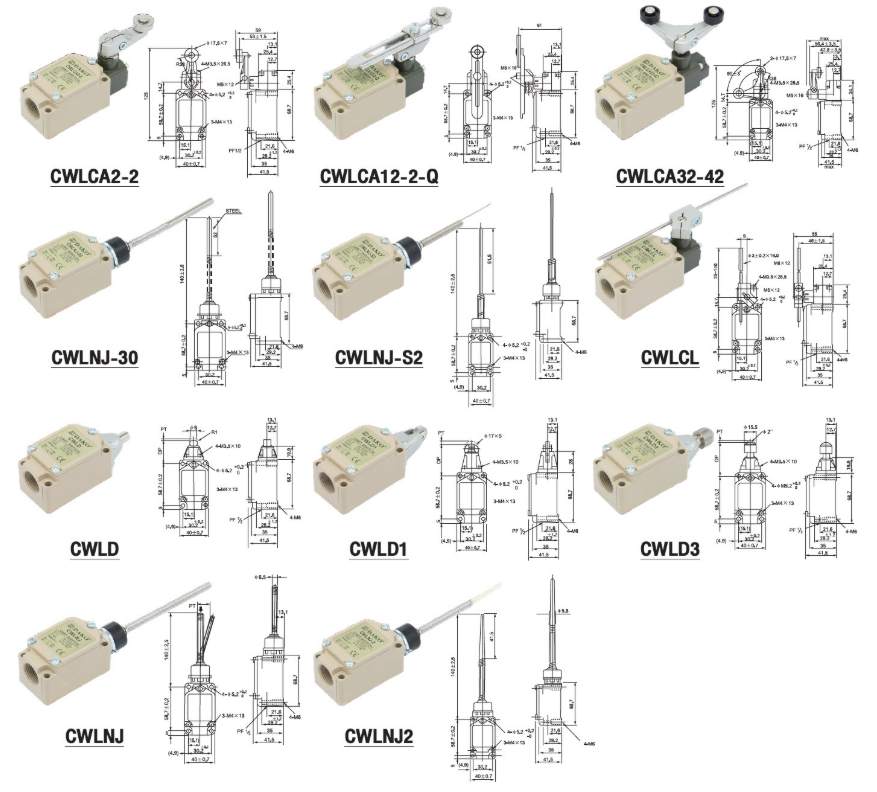

| MODEL | ลักษณะหน้าสัมผัสทำงาน | RATED CURRENT / VOLTAGE | CONTACT TYPE | TERMINAL TYPE | PACKING PCS/BOX | PRICE |
|---|---|---|---|---|---|---|
| CWLCA2-2 | Roller lever | 10A / 250V | 1NO 1NC | SCREW TYPE | 10 | 695.- |
| CWLCA12-2-Q | Adjustable roller lever | 10A / 250V | 1NO 1NC | 10 | 735.- | |
| CWLCA32-41 | Fork level lock | 10A / 250V | 1NO 1NC | 10 | 840.- | |
| CWLCA32-42 | Fork level lock | 10A / 250V | 1NO 1NC | 10 | 840.- | |
| CWLCL | Adjustable rod lever | 10A / 250V | 1NO 1NC | 10 | 685.- | |
| CWLD | Top plunger | 10A / 250V | 1NO 1NC | 10 | 595.- | |
| CWLD1 | Vertical roller plunger | 10A / 250V | 1NO 1NC | 10 | 615.- | |
| CWLD3 | Ball plunger | 10A / 250V | 1NO 1NC | 10 | 695.- | |
| CWLNJ | Coil spring | 10A / 250V | 1NO 1NC | 10 | 625.- | |
| CWLNJ-2 | Coil spring with plastic rod | 10A / 250V | 1NO 1NC | 10 | 625.- | |
| CWLNJ-30 | Coil spring with metal rod | 10A / 250V | 1NO 1NC | 10 | 625.- | |
| CWLNJ-S2 | Coil spring with spring wire | 10A / 250V | 1NO 1NC | 10 | 625.- |
ราคาข้างต้นอาจเปลี่ยนแปลงได้โดยไม่ต้องแจ้งให้ทราบล่วงหน้า
Prices are subjected to change without prior notice

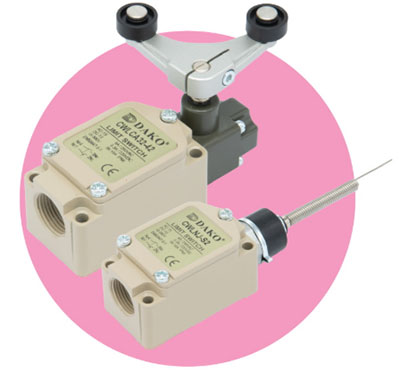

โฮมไฟฟ้า จำหน่าย DAKO Limit Switch CWL Series ลิมิตสวิทช์คุณภาพสูง สำหรับงานอุตสาหกรรม เครื่องจักร และระบบอัตโนมัติ CWL Series ออกแบบมาให้ ทนทาน ใช้งานแม่นยำ และปลอดภัย ช่วยตรวจจับตำแหน่งชิ้นงานหรืออุปกรณ์และส่งสัญญาณไฟฟ้าเพื่อควบคุมวงจรได้อย่างแม่นยำ
คุณสมบัติเด่นของ DAKO CWL Series
- โครงสร้างแข็งแรง ทนต่อแรงกระแทก เหมาะกับสภาพอุตสาหกรรมหนัก
- มีหลายรูปแบบ เช่น Lever Type, Plunger Type, และ Roller Lever
- กันน้ำ กันฝุ่นตามมาตรฐาน IP65/IP67 (บางรุ่น) ใช้งานได้ในพื้นที่ฝุ่นหรือเปียก
- รองรับแรงดันและกระแสไฟฟ้าตามมาตรฐาน IEC และสากล
DAKO Limit Switch CWL Series เหมาะกับเครื่องจักร ระบบลำเลียง เครน รอก และงานระบบอัตโนมัติ ช่วยให้การทำงานปลอดภัยและแม่นยำ
หากคุณกำลังมองหา DAKO Limit Switch CWL Series ราคาถูก, ลิมิตสวิทช์ DAKO คุณภาพสูง, ติดต่อ โฮมไฟฟ้า โทร. 092-257-5557 บริการจัดส่งไว ครอบคลุมพื้นที่ ประชาอุทิศ ทุ่งครุ พระประแดง
