W-OP2
IØ Under and Over voltage with adjustable time delay
& AC Volt Meter
Code : 6009
คุณสมบัติ
Phase Protector รุ่น W-OP2 เป็นอุปกรณ์ป้องกันระบบดิจิตอลพาวเวอร์อิเล็กทรอนิกส์ที่ถูกพัฒนาอย่างต่อเนื่อง สำหรับการตรวจสอบ และป้องกันแรงดันไฟฟ้ากระแสสลับในระบบ 1 เฟส ที่มีประสิทธิภาพ และมีความแม่นยำสูงในการทำงาน โดยมีคุณสมบัติการตรวจสอบไฟตก และไฟเกิน สามารถใช้ป้องกันมอเตอร์ คอมเพรสเซอร์ หรือปั๊มน้ำ มีวงจรหน่วงเวลาเพื่อป้องกันการทำงานในทันทีที่ไฟตกจางแรงเกินช่วงเวลาสั้นๆ และยังสามารถใช้ร่วมกับอุปกรณ์ควบคุมอุณหภูมิ เมื่อแรงดันผิดปกติในระบบไฟฟ้า เช่น ไฟเกิน (Over V.) ไฟฟ้าตก (Under V.) วงจรหน่วงเวลาการจ่ายควบคุมเครื่องจักรจะอยู่ในสถานะ De-energize (NC) เมื่อแรงดันกลับคืนสู่ค่าปกติภายในเวลาที่ตั้งไว้ (สามารถตั้งได้ 0-5 วินาที) รีเลย์จะต้องควบคุมอยู่ในสถานะ Delay On ภายหลังที่ตั้งไว้ (สามารถตั้งได้ 0-15 วินาที) รีเลย์จะเปลี่ยนสถานะโดยอัตโนมัติเป็น Energize (NO) หน้าจอจะแสดงผล On
W-OP2 ทำงานตรวจวงจรโดยอัตโนมัติ รีเลย์อยู่ในสถานะ De-energize (NC) เมื่อเกิดความผิดปกติของแรงดันทั้งป้องกันอุปกรณ์ และป้องกันอันตรายของแรงดันผิดปกติสามารถตั้งหน่วงเวลา Time Delay Off และ Time Delay On ได้
เช็คความผิดปกติของแรงดันที่เกิดขึ้น (Last Faulted) โดยการกดปุ่ม “▲” LED จะแสดงสภาวะความผิดปกติของแรงดันครั้งสุดท้าย
เป็น Digital Volt Meter ในตัว สามารถอ่านค่าแรงดัน Input Voltage ได้
สามารถเลือกแรงดันอินพุตได้ โดยการกดปุ่ม “SET” ค้างไว้ 3 วินาที และกดปุ่ม “▲▼” เพื่อเลือกค่าแรงดัน Input Voltage 220VAC, 230VAC หรือ 240VAC
W-OP2 ทำงานตรวจวงจรโดยอัตโนมัติ รีเลย์อยู่ในสถานะ De-energize (NC) เมื่อเกิดความผิดปกติของแรงดันเพื่อป้องกันอุปกรณ์เสียหาย Symbol จะแสดงสภาวะผิดปกติของแรงดัน สามารถติดตั้งกับรางมาตรฐาน 35 มม. (DIN Rail 35mm.)
Specification : W-OP2
| รายละเอียดสินค้า | |||
|---|---|---|---|
| Feature | Monitoring | : Input voltage display | |
| Power consumption | : 2 VA | Relay output | |
| Input voltage | : 220, 230 or 240 VAC 1Ø (Selectable) | Output Type | : 2-pole change over (DPDT) |
| System frequency | : 50/60 Hz. | Contact rating | : 5A at 250VAC |
| Accuracy | : ±0.5% of normal voltage | Operations | : Mechanical : 2 x 107 times |
| Protection Range | Electrical : 1 x 105 times | ||
| Over voltage (OV) Setting | Relay reset | : Automatic | |
| Input Voltage 220V | : Adjustable from 242 - 264 VAC (10% - 20%) | Environmental | |
| Input Voltage 230V | : Adjustable from 253 - 276 VAC (10% - 20%) | Operating temperature | : -10 °C to +55 °C |
| Input Voltage 240V | : Adjustable from 264 - 288 VAC (10% - 20%) | Storage temperature | : -10 °C to +70 °C |
| Under voltage (UV) Setting | Ambient humidity | : Max 85%RH | |
| Input Voltage 220V | : Adjustable from 215 - 176 VAC (2% - 20%) | Enclosure | |
| Input Voltage 230V | : Adjustable from 225 - 184 VAC (2% - 20%) | Mounting | : DIN rail 35mm |
| Input Voltage 240V | : Adjustable from 235 - 192 VAC (2% - 20%) | Housing | : ABS UL94V-0 |
| Differential (Hysteresis) | Protection class | : IP20 | |
| Input Voltage 220V, 230V, 240V | : Adjustable from 2 - 22 VAC | Wire fixing | : Screw terminal block (3.5mm2 self lifting) |
| Time | Dimension in mm | : 60 x 79.50 x 103.90 | |
| Time delay off | : UV Adjustable 0-5 sec. | Weight | : 298 g |
| OV preset at 2 sec. | |||
| Time delay on | : Adjustable from 0-15 min | ||

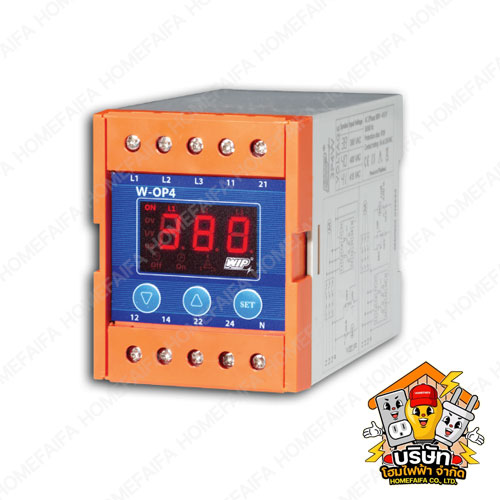

W-OP4
3Ø Under, Over andVoltage unbalance with AC Volt Meter
Code : 6006
คุณสมบัติ
Phase Protector รุ่น W-OP4 เป็นอุปกรณ์ป้องกันระบบดิจิตอลพาวเวอร์อิเล็กทรอนิกส์ที่ถูกพัฒนาอย่างต่อเนื่อง สำหรับการตรวจสอบ และป้องกันแรงดันไฟฟ้ากระแสสลับในระบบ 3 เฟส 4 สาย และ 3 เฟส 3 สาย ที่มีประสิทธิภาพ และมีความแม่นยำสูงในการทำงาน โดยมีคุณสมบัติการตรวจสอบไฟตก, ไฟเกิน, แรงดันไฟฟ้าไม่สมดุล และไฟหายเฟส
การทำงานกับไฟเกิน (Over Voltage) เมื่อระดับแรงดันไฟฟ้าสูงกว่าค่าที่ตั้งไว้ จะมีวงจรหน่วงเวลาในการตัดวงจรทำงาน (Delay off) เมื่อแรงดันกลับคืนสู่ค่าปกติ รีเลย์จะต้องควบคุมอยู่ในสถานะ De-energize (NC) และเมื่อแรงดันกลับสู่ค่าปกติอีกครั้ง รีเลย์จะทำงาน Energize (NO) โดยอาศัยแรงดันที่ตั้งเป็นค่า Hysteresis หรือค่าความต่างระหว่าง Differential (Hysteresis)
การทำงานกับไฟตก (Under Voltage) เมื่อระดับแรงดันตกต่ำกว่าค่าที่ตั้งไว้ วงจรหน่วงเวลาในการตัดวงจรทำงาน (Delay off) เมื่อแรงดันกลับคืนสู่ค่าปกติ รีเลย์จะต้องควบคุมอยู่ในสถานะ De-energize (NC) และเมื่อแรงดันกลับสู่ค่าปกติอีกครั้ง รีเลย์จะทำงาน Energize (NO) โดยอาศัยแรงดันที่ตั้งเป็นค่า Hysteresis หรือค่าความต่างระหว่าง Differential (Hysteresis)
การทำงานกับแรงดันไม่สมดุล (Unbalance Voltage) เมื่อระดับแรงดันในแต่ละเฟสหรือเฟสใดเฟสหนึ่งมีค่าต่ำกว่าค่าที่กำหนด จะมีวงจรหน่วงเวลาในการตัดวงจรทำงาน (Delay off) เมื่อแรงดันกลับคืนสู่ค่าปกติ รีเลย์จะต้องควบคุมอยู่ในสถานะ De-energize (NC) และเมื่อแรงดันกลับสู่ค่าปกติอีกครั้ง รีเลย์จะทำงาน Energize (NO) โดยอาศัยแรงดันที่ตั้งเป็นค่า Hysteresis หรือค่าความต่างระหว่าง Differential (Hysteresis)
สามารถตั้งหน่วงเวลา Time Delay Off และ Time Delay On ได้
เป็น Digital Volt Meter ในตัว สามารถกดปุ่ม “▲” เพื่ออ่านค่าแรงดันแต่ละเฟสได้ในตัว
เช็คความผิดปกติของแรงดันที่เกิดขึ้น (Last faulted) โดยการกดปุ่ม “▼ ” LED จะแสดงสภาวะความผิดปกติของแรงดันครั้งสุดท้าย
สามารถเลือกแรงดันอินพุตได้ โดยการกดปุ่ม “SET” ค้างไว้ 3 วินาที และกดปุ่ม “▲ ▼” เพื่อเลือกค่าแรงดัน Input Voltage 380VAC, 400VAC หรือ 415VAC
W-OP4 ทำงานตรวจวงจรโดยอัตโนมัติ รีเลย์จะเป็นสถานะ De-energize (NC) เมื่อเกิดความผิดปกติของแรงดันเพื่อป้องกันมอเตอร์เสียหาย Indicator จะแสดงสภาวะผิดปกติของแรงดัน สามารถติดตั้งกับรางมาตรฐานขนาด 35 มม. (DIN Rail 35 mm)
Specification : W-OP4
| รายละเอียดสินค้า | |||
|---|---|---|---|
| Feature | Monitoring | ||
| Power consumption | : 2 VA | Input voltage display | : L1, L2, L3, L1-L2, L2-L3, L1-L3 |
| Input voltage | : 110, 220, 440, 460 VAC (Fixed V. Requirement) | Relay output | |
| 380, 400 or 415 VAC 3Ø (Selectable) | Output Type | : 2-pole change over (DPDT) | |
| System frequency | : 50/60 Hz. | Contact rating | : 5A at 250VAC |
| Accuracy | : ±0.5% of normal voltage | Operations | : Mechanical : 2 x 107 times |
| Protection Range | Electrical. : 1 x 105 times | ||
| Over voltage (OV) Setting | Relay reset | : Automatic | |
| Input Voltage 380V | : Adjustable from 242 - 264 VAC (10% - 20%) | Environmental | |
| Input Voltage 400V | : Adjustable from 253 - 276 VAC (10% - 20%) | Operating temperature | : -10 °C to +55 °C |
| Input Voltage 415V | : Adjustable from 264 - 288 VAC (10% - 20%) | Storage temperature | : -10 °C to +70 °C |
| Under voltage (UV) Setting | Ambient humidity | : Max 85%RH | |
| Input Voltage 380V | : Adjustable from 215 - 176 VAC (2% - 20%) | Enclosure | |
| Input Voltage 400V | : Adjustable from 225 - 184 VAC (2% - 20%) | Mounting | : DIN rail 35mm |
| Input Voltage 415V | : Adjustable from 235 - 192 VAC (2% - 20%) | Housing | : ABS UL94V-0 |
| Unbalance Voltage (UB) | Protection class | : IP20 | |
| Input Voltage 380V, 400V, 415V | : Adjustable from 2% - 20% | Wire fixing | : Screw terminal block (3.5mm2 self lifting) |
| Differential (Hysteresis) | Dimension in mm | : 60 x 79.50 x 103.90 | |
| Input Voltage 380V, 400V, 415V | : Adjustable from 2 - 22 VAC | Weight | : 303 g |
| Time | |||
| Time delay off | : UV and UB Adjustable 0-5 sec. | | |
| OV preset at 2 sec. | |||
| Time delay on | : Adjustable from 0-15 min | ||

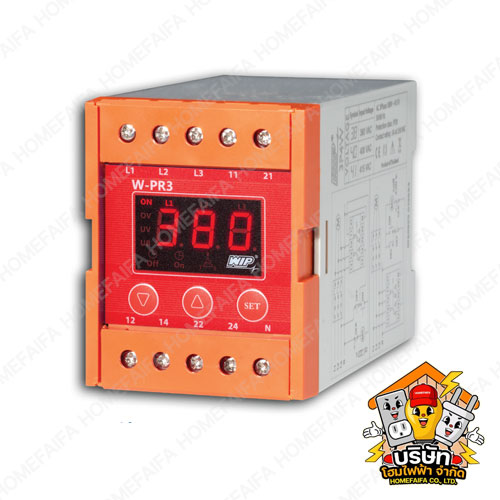

W-PR3
3Ø Under, Over, Voltage unbalance and Phase sequence
with adjustable time delay & AC Volt Meter
Code : 6007
คุณสมบัติ
Phase Protector รุ่น W-PR3 เป็นอุปกรณ์ป้องกันระบบดิจิตอลพาวเวอร์อิเล็กทรอนิกส์ที่ถูกพัฒนาอย่างต่อเนื่อง สำหรับการตรวจสอบ และป้องกันแรงดันไฟฟ้ากระแสสลับในระบบ 3 เฟส 4 สาย และ 3 เฟส 3 สาย ที่มีประสิทธิภาพ และความแม่นยำสูงในการทำงาน โดยมีคุณสมบัติการตรวจสอบไฟตก, ไฟเกิน, แรงดันไฟฟ้าไม่สมดุล และไฟหายเฟส W-PR3 ถูกออกแบบให้ตรวจสอบการเรียงลำดับของเฟสได้ถูกต้อง (Phase Sequence) ในระบบ 3 เฟส เมื่อมีการสลับเฟส (L1, L2, L3) รีเลย์จะต้องควบคุมอยู่ในสถานะ Energize (NO) โดยอัตโนมัติ เมื่อมีการเรียงลำดับเฟสผิดพลาดจะเป็นสถานะ De-energize (NC) เพื่อไม่ให้ไฟฟ้าไปยังโหลดที่ต่อใช้งาน
การทำงานกับไฟเกิน (Over Voltage) เมื่อระดับแรงดันไฟฟ้าสูงกว่าค่าที่ตั้งไว้ จะมีวงจรหน่วงเวลาในการตัดวงจรทำงาน (Delay off) เมื่อแรงดันกลับคืนสู่ค่าปกติ รีเลย์จะต้องควบคุมอยู่ในสถานะ De-energize (NC) และเมื่อแรงดันกลับสู่ค่าปกติอีกครั้ง รีเลย์จะทำงาน Energize (NO) โดยอาศัยแรงดันที่ตั้งเป็นค่า Hysteresis หรือค่าความต่างระหว่าง Differential (Hysteresis)
การทำงานกับไฟตก (Under Voltage) เมื่อระดับแรงดันตกต่ำกว่าค่าที่ตั้งไว้ วงจรหน่วงเวลาในการตัดวงจรทำงาน (Delay off) เมื่อแรงดันกลับคืนสู่ค่าปกติ รีเลย์จะต้องควบคุมอยู่ในสถานะ De-energize (NC) และเมื่อแรงดันกลับสู่ค่าปกติอีกครั้ง รีเลย์จะทำงาน Energize (NO) โดยอาศัยแรงดันที่ตั้งเป็นค่า Hysteresis หรือค่าความต่างระหว่าง Differential (Hysteresis)
การทำงานแรงดันไม่สมดุล (Unbalance Voltage) เมื่อระดับแรงดันในแต่ละเฟสหรือเฟสใดเฟสหนึ่งมีค่าผิดจากค่ามาตราฐานที่ตั้งไว้ วงจรหน่วงเวลาในการตัดวงจรทำงาน (Delay off) เมื่อแรงดันกลับคืนสู่ค่าปกติ รีเลย์จะต้องควบคุมอยู่ในสถานะ De-energize (NC) และเมื่อแรงดันกลับสู่ค่าปกติอีกครั้ง รีเลย์จะทำงาน Energize (NO) โดยอาศัยแรงดันที่ตั้งเป็นค่า Hysteresis หรือค่าความต่างระหว่าง Differential (Hysteresis)
สามารถตั้งหน่วงเวลา Time Delay Off และ Time Delay On ได้
เป็น Digital Volt Meter ในตัว สามารถกดปุ่ม “▲” เพื่ออ่านค่าแรงดันแต่ละเฟสได้ในตัว
เช็คความผิดปกติของแรงดันที่เกิดขึ้น (Last faulted) โดยการกดปุ่ม “▼” LED จะแสดงสภาวะความผิดปกติของแรงดันครั้งสุดท้าย
สามารถเลือกแรงดันอินพุตได้ โดยการกดปุ่ม “SET” ค้างไว้ 3 วินาที และกดปุ่ม “▲▼” เพื่อเลือกค่าแรงดัน Input Voltage 380VAC, 400VAC หรือ 415VAC
W-PR3 ตรวจวัดวงจรโดยอัตโนมัติ รีเลย์อยู่ในสถานะ De-energize (NC) เมื่อเกิดความผิดปกติของแรงดันเพื่อป้องกันมอเตอร์เสียหาย Indicator จะโชว์ สภาวะความผิดปกติของแรงดัน สามารถติดตั้งกับรางมาตรฐานขนาด 35 มม. (DIN Rail 35 mm)
Specification : W-PR3
| Feature | Monitoring | ||
|---|---|---|---|
| Power consumption | : 2 VA | Input voltage display | : L1, L2, L3, L1-L2, L2-L3, L1-L3 |
| Input voltage | : 110, 220, 440, 460 VAC (Fixed V. Requirement) | Relay output | |
| : 380, 400 or 415 VAC 3Ø (Selectable) | Output Type | : 2-pole change over (DPDT) | |
| System frequency | : 50/60 Hz | Contact rating | : 5A at 250VAC |
| Accuracy | : ±0.5% of normal voltage | Operations | : Mechanical : 2 x 107 times |
| Phase sequence | : L1, L2, L3 | : Electrical : 1 x 105 times | |
| Protection Range | Relay reset | : Automatic | |
| Over voltage (OV) Setting | Environmental | ||
| Input Voltage 380V | : Adjustable from 242 - 264 VAC (10% - 20%) | Operating temperature | : -10 °C to +55 °C |
| Input Voltage 400V | : Adjustable from 253 - 276 VAC (10% - 20%) | Storage temperature | : -10 °C to +70 °C |
| Input Voltage 415V | : Adjustable from 264 - 288 VAC (10% - 20%) | Ambient humidity | : Max 85%RH |
| Under voltage (UV) Setting | Enclosure | ||
| Input Voltage 380V | : Adjustable from 215 - 176 VAC (2% - 20%) | Mounting | : DIN rail 35mm |
| Input Voltage 400V | : Adjustable from 225 - 184 VAC (2% - 20%) | Housing | : ABS UL94V-0 |
| Input Voltage 415V | : Adjustable from 235 - 192 VAC (2% - 20%) | Protection class | : IP20 |
| Unbalance Voltage (UB) | Wire fixing | : Screw terminal block | |
| Input Voltage 380V, 400V, 415V | : Adjustable from 2% - 20% | (3.5mm2 self lifting) | |
| Differential (Hysteresis) | Dimension in mm | : 60 x 79.50 x 103.90 | |
| Input Voltage 380V, 400V, 415V | : Adjustable from 2 - 22 VAC | Weight | : 303 g |
| Time | |||
| Time delay off | : UV and UB Adjustable 0-5 sec. | ||
| : OV preset at 2 sec. | |||
| Time delay on | : Adjustable from 0-15 min | ||
